Processos industriais que transportam fluidos com sólidos em suspensão, polpas minerais, lamas e outros meios abrasivos exigem atenção especial na escolha das válvulas. Nessas condições, utilizar um equipamento inadequado pode acelerar o desgaste de componentes, comprometer a vedação e aumentar a frequência de intervenções de manutenção.

É justamente nesse cenário que a Válvula Guilhotina Orbinox se destaca. A fabricante desenvolve diferentes configurações de válvulas guilhotina para aplicações industriais, incluindo modelos voltados especificamente para serviços com polpas abrasivas e condições severas encontradas na mineração.

No Brasil, a Casa das Válvulas é distribuidora exclusiva das válvulas Orbinox em todo o país para o setor de mineração, aproximando a tecnologia de uma das principais fabricantes mundiais das necessidades das operações minerais brasileiras.

Mais do que disponibilizar os equipamentos, a Casa das Válvulas conta com equipe técnica para auxiliar na análise da aplicação e na especificação da configuração adequada para cada processo.

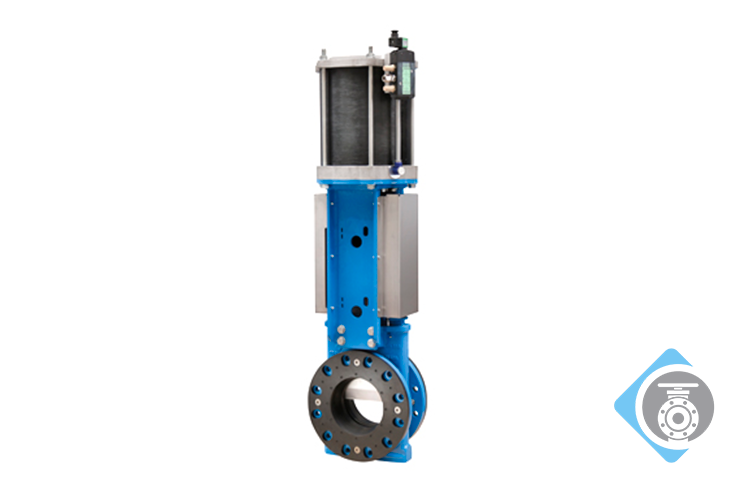

O que é uma Válvula Guilhotina Orbinox?

A válvula guilhotina é um equipamento utilizado principalmente para isolamento do fluxo em tubulações industriais.

Seu funcionamento ocorre por meio do deslocamento linear de uma lâmina ou faca, que atravessa a região de passagem do fluido até atingir a posição de fechamento. Essa característica construtiva permite trabalhar com meios que podem apresentar sólidos em suspensão, alta concentração de partículas ou consistência elevada.

Por isso, válvulas guilhotina aparecem em aplicações de mineração, papel e celulose, tratamento de água e efluentes, geração de energia, indústria química, alimentos e bebidas e outros processos industriais. A própria Orbinox disponibiliza diferentes famílias de válvulas para atender condições distintas de fluido, pressão, concentração de sólidos e severidade operacional.

Entretanto, não basta definir que determinada aplicação precisa de uma “válvula guilhotina”. O comportamento do fluido, a pressão, o sentido do fluxo, a frequência de operação e principalmente a presença de sólidos ou abrasivos precisam ser considerados antes da especificação.

Por que a Orbinox é referência em válvulas guilhotina?

A Orbinox possui mais de cinco décadas de experiência no desenvolvimento de soluções para controle de fluidos e atualmente mantém uma ampla linha de válvulas guilhotina para diferentes segmentos industriais. Na mineração, a empresa oferece equipamentos destinados tanto a serviços industriais gerais quanto a aplicações específicas envolvendo slurry e meios altamente abrasivos.

Essa variedade é importante porque as condições dentro de uma planta podem mudar significativamente.

Uma linha de água de processo, por exemplo, apresenta desafios muito diferentes daqueles encontrados em uma tubulação que transporta polpa mineral com elevada concentração de sólidos. Da mesma forma, uma linha operando sob pressão moderada não deve necessariamente receber a mesma configuração utilizada em uma aplicação de slurry sob alta pressão.

Por isso, a escolha da Válvula Guilhotina Orbinox precisa considerar a condição real de operação.

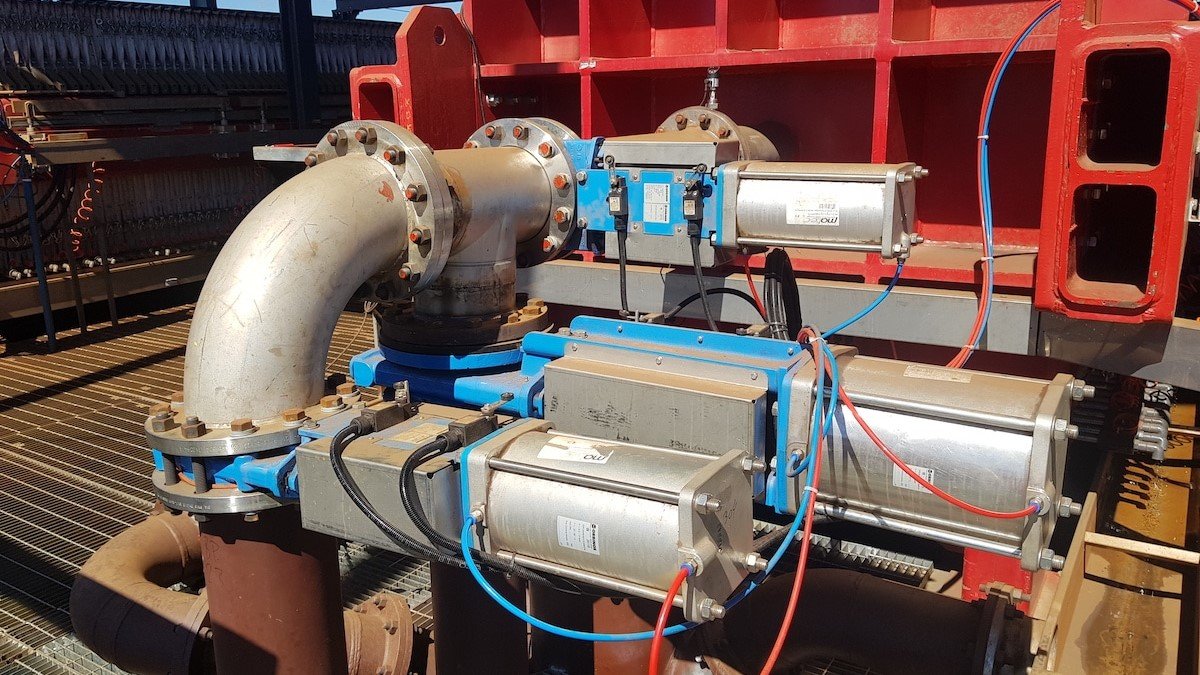

Válvula Guilhotina Orbinox na mineração

A mineração é um dos principais segmentos atendidos pela Orbinox. A fabricante desenvolveu uma linha específica de válvulas para aplicações minerais, incluindo diferentes soluções para polpas, materiais abrasivos, sólidos em suspensão e transporte de materiais.

Em circuitos de beneficiamento mineral, válvulas podem ser instaladas em diferentes etapas do processo. A concentração e granulometria dos sólidos, composição química do fluido, velocidade de escoamento, pressão e frequência de manobra influenciam diretamente o comportamento da válvula ao longo do tempo.

A abrasão merece atenção especial. Quando partículas minerais circulam em velocidade elevada, superfícies internas, sedes e componentes de vedação podem sofrer desgaste progressivo. Por isso, aplicações de slurry demandam soluções desenvolvidas especificamente para conviver com essa condição.

É nesse contexto que modelos como VG, WG e HG ganham relevância. A VG é uma válvula guilhotina bidirecional tipo wafer equipada com duas mangas elastoméricas e indicada pela ORBINOX para o transporte de polpas abrasivas. Na configuração padrão, a fabricante oferece tamanhos de DN 50 a DN 900, com pressões de trabalho que variam conforme o diâmetro.

A WG também utiliza mangas elastoméricas reforçadas, porém adota construção flangeada heavy duty. O modelo foi desenvolvido para serviços de slurry e aplicações severas, incluindo mineração.

Já a HG atende situações nas quais, além da abrasividade do fluido, existe uma exigência maior de pressão. Trata-se de uma válvula guilhotina bidirecional, flangeada e heavy duty, desenvolvida para slurry, com configurações que podem operar em pressões de até 51 bar, conforme as condições e dimensões especificadas pela fabricante.

Isso mostra porque a especificação não deve considerar apenas o diâmetro da tubulação. Duas linhas DN 300, por exemplo, podem exigir válvulas completamente diferentes dependendo da pressão, concentração de sólidos, características da polpa e regime operacional.

Principais modelos de Válvula Guilhotina Orbinox

O portfólio Orbinox inclui diversas configurações. Entre os modelos que podem aparecer em aplicações industriais e de mineração estão EX, BR, VG, WG e HG, cada um destinado a condições específicas.

A EX – Série 10 é uma válvula guilhotina wafer unidirecional destinada a serviços industriais gerais. Seu projeto permite trabalhar com fluidos contendo sólidos em suspensão e a fabricante contempla aplicações em mineração, papel e celulose, geração de energia, tratamento de efluentes, indústria química e movimentação de materiais. A linha padrão contempla diâmetros de DN 50 a DN 1200.

A BR possui construção wafer bidirecional e anéis em aço inoxidável. Também atende aplicações industriais com sólidos em suspensão e aparece entre as soluções indicadas pela fabricante para mineração.

A VG – Série 61 é uma solução bidirecional tipo wafer voltada especificamente ao transporte de slurry. Suas duas mangas elastoméricas tornam o modelo adequado para processos com polpas abrasivas.

A WG – Série 65 possui construção flangeada heavy duty e utiliza duas mangas elastoméricas reforçadas. É uma alternativa para aplicações severas envolvendo slurry e abrasão.

A HG – Série 68 amplia esse conceito para aplicações de alta pressão, mantendo a configuração bidirecional, flangeada e destinada a polpas abrasivas.

Além desses modelos, a linha Orbinox para mineração inclui outras configurações destinadas a alta performance, sólidos, transporte de material e diferentes condições de processo. Por isso, a escolha precisa partir dos dados da aplicação e não simplesmente do nome ou do tipo genérico da válvula.

Como escolher a Válvula Guilhotina Orbinox correta?

A especificação deve começar pelo entendimento do processo. Características como tipo de fluido, concentração de sólidos, granulometria, abrasividade, corrosividade, pressão de operação, temperatura, diâmetro da linha, direção da pressão, frequência de manobra e forma de acionamento precisam ser consideradas em conjunto.

Em uma linha de polpa mineral altamente abrasiva, por exemplo, uma solução desenvolvida especificamente para slurry pode apresentar vantagens importantes em comparação com uma válvula destinada a serviços industriais gerais.

Da mesma forma, quando a aplicação trabalha com pressão mais elevada, a construção do corpo, o sistema de vedação e a classe de pressão tornam-se ainda mais relevantes.

Também é necessário avaliar a frequência de abertura e fechamento. Uma válvula que realiza poucas manobras ao longo do mês enfrenta uma condição bastante diferente de outra submetida a ciclos constantes de operação.

Por isso, selecionar uma válvula apenas pelo diâmetro e pela pressão nominal pode levar a uma especificação incompleta.

Válvula guilhotina pode ser usada para controle de vazão?

Na maioria das aplicações, a válvula guilhotina trabalha como equipamento de isolamento, operando completamente aberta ou completamente fechada.

Mantê-la parcialmente aberta sem que o equipamento tenha sido especificamente selecionado para essa condição pode expor a lâmina e os componentes internos a velocidades elevadas, turbulência e desgaste localizado.

Em fluidos abrasivos, esse problema pode se tornar ainda mais crítico. Portanto, quando o processo exige modulação ou controle de vazão, essa necessidade deve fazer parte da análise de engenharia. Não se deve assumir que qualquer Válvula Guilhotina Orbinox pode realizar essa função apenas porque consegue permanecer em uma posição intermediária.

Abrasão, sólidos e slurry: por que o projeto da válvula importa?

Uma das maiores dificuldades da mineração está no fato de que o fluido transportado muitas vezes não se comporta como um líquido convencional.

Polpas minerais combinam uma fase líquida com partículas sólidas de diferentes tamanhos, concentrações e características. Dependendo do minério e da etapa do processo, esse meio pode provocar abrasão intensa.

O projeto da válvula precisa minimizar regiões favoráveis ao acúmulo de material e utilizar componentes compatíveis com as condições de serviço.

Nos modelos VG, WG e HG, por exemplo, a Orbinox utiliza duas mangas elastoméricas reforçadas como parte da solução destinada ao tratamento de slurry. Essa arquitetura é justamente uma das diferenças entre esses equipamentos e válvulas guilhotina desenvolvidas para serviços industriais menos severos.

Consequentemente, comparar válvulas apenas pelo preço inicial pode ocultar diferenças importantes de projeto e aplicação.

Em operações contínuas, uma falha pode significar manutenção não programada, perda de produção, necessidade de substituição de componentes e mobilização de equipes. O custo total da solução, portanto, precisa considerar também vida útil, manutenção, disponibilidade e impacto de uma eventual parada.

Acionamento da válvula também faz parte da especificação

Além da construção da válvula, é necessário definir como ela será operada. Dependendo do modelo e da aplicação, podem existir configurações com acionamento manual, pneumático, elétrico ou hidráulico. A escolha depende de fatores como frequência de manobra, torque necessário, automação da planta, disponibilidade de utilidades e requisitos de segurança.

Em operações automatizadas ou com ciclos frequentes, a análise do atuador torna-se tão importante quanto a definição do corpo e do sistema de vedação. Por isso, a especificação precisa considerar o conjunto completo e a forma como a válvula será integrada ao processo.

Casa das Válvulas: distribuição exclusiva Orbinox para mineração em todo o Brasil!

Para uma operação mineral, contar com uma boa válvula é apenas parte da solução. Também é importante ter acesso a suporte técnico, disponibilidade de equipamentos e orientação para selecionar a configuração adequada às condições reais do processo.

A Casa das Válvulas é distribuidora exclusiva das válvulas Orbinox para o setor de mineração em todo o território nacional, fortalecendo o atendimento da marca às mineradoras e empresas ligadas ao processamento mineral brasileiro.

Com matriz em Contagem, Minas Gerais, e operação também em Parauapebas, no Pará, a Casa das Válvulas combina estoque, estrutura comercial e engenharia de aplicação para atender projetos e demandas industriais em diferentes regiões do país. A empresa mantém um portfólio com milhares de itens e estrutura voltada à pronta entrega e ao suporte técnico.

Essa presença também aproxima a tecnologia ORBINOX de duas das regiões mais relevantes para a mineração brasileira, ao mesmo tempo em que a distribuição nacional permite atender projetos em todo o país.

Como comprar uma Válvula Guilhotina Orbinox?

A escolha da Válvula Guilhotina Orbinox ideal começa pela aplicação. Antes de definir um modelo, é importante avaliar as características do fluido, presença e concentração de sólidos, pressão, temperatura, diâmetro, frequência de operação e condições de instalação. Em aplicações de mineração, fatores como abrasividade da polpa e severidade do processo ganham ainda mais importância.

A Casa das Válvulas conta com equipe técnica para analisar essas informações e auxiliar na definição da solução Orbinox mais adequada para cada operação. Se sua empresa precisa especificar uma Válvula Guilhotina Orbinox para mineração, slurry, polpas abrasivas ou outras aplicações industriais severas, entre em contato com a Casa das Válvulas.

Além de ser distribuidora exclusiva Orbinox para mineração em todo o Brasil, a empresa oferece suporte técnico para que a escolha considere não apenas a válvula, mas as condições reais de operação do seu processo.
