No atual cenário industrial em rápido avanço, a necessidade de sistemas de controle eficientes e automatizados tornou-se fundamental. As válvulas esfera, conhecidas por sua confiabilidade e versatilidade, são comumente usadas em diversas indústrias para regular o fluxo de líquidos ou gases.

Contudo, a operação manual de válvulas esfera pode ser impraticável em sistemas complexos que requerem ajustes frequentes. É aqui que a integração de um atuador com uma Válvula Esfera se torna crucial.

Ao combinar a potência mecânica de um atuador com a precisão de uma Válvula Esfera, é possível obter controle automatizado e recursos de operação remota, revolucionando os processos industriais.

Neste artigo, exploramos a combinação de um atuador com uma válvula esfera, destacando os benefícios e aplicações dessa poderosa sinergia. Esteja você envolvido em manufatura, petróleo e gás, processamento químico ou qualquer outro setor que dependa de controle de fluidos ou gases, entender como integrar efetivamente um atuador a uma Válvula Esfera é fundamental para aumentar a eficiência, a segurança e a produtividade.

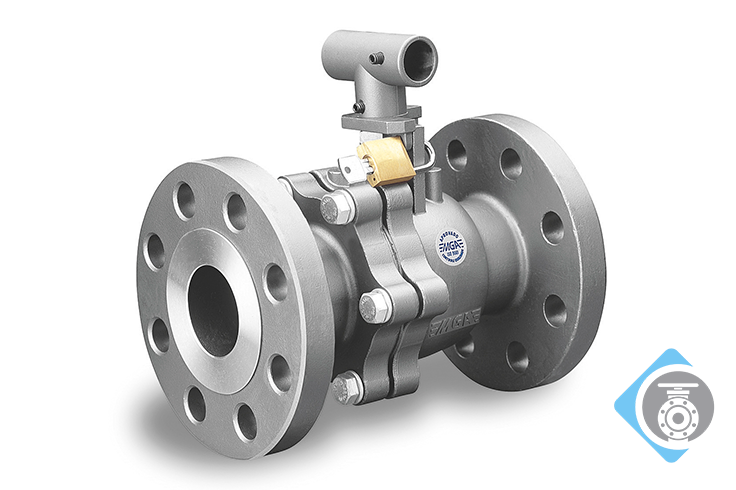

Compreendendo a Válvula Esfera

A válvula esfera é um dos componentes mais utilizados na indústria para o controle e bloqueio de fluxo. Seu nome vem da esfera perfurada no interior do corpo, que gira 90° em torno de um eixo para abrir ou fechar totalmente a passagem de fluido. Esse tipo de válvula é conhecido por sua vedação eficiente, durabilidade e facilidade de operação — mesmo sob pressões elevadas.

Existem dois tipos principais de passagem: total (onde o furo da esfera tem o mesmo diâmetro da tubulação) e reduzida (com diâmetro menor, gerando perda de carga). A escolha depende da aplicação e do nível de controle necessário.

As válvulas esfera são comuns em setores como:

• Mineração e siderurgia (controle de líquidos abrasivos)
• Saneamento e tratamento de água
• Indústria alimentícia e farmacêutica (com exigência de limpeza e vedação sanitária)
• Gases industriais, vapor e ar comprimido

Graças à sua construção robusta, esse tipo de válvula é ideal para automação com atuadores, oferecendo respostas rápidas e precisas.

A necessidade de um atuador para os processos

A automação de válvulas se tornou essencial para processos industriais que exigem maior segurança, repetibilidade e controle remoto. O atuador é o responsável por acionar a válvula — abrindo, fechando ou modulando sua posição de forma automática, com base em sinais elétricos ou pneumáticos enviados por CLPs, sensores ou sistemas de controle.

As principais razões para automatizar uma válvula esfera são:

• Acesso difícil ou remoto (ex: válvula em altura ou área de risco)
• Ciclos frequentes de operação, que desgastariam o acionamento manual
• Integração com sistemas industriais 4.0
• Precisão na resposta de controle (útil em processos de dosagem, por exemplo)

Em linhas pressurizadas ou em serviços com risco de segurança, o atuador também evita falhas humanas e garante desligamento de emergência imediato.

Tipos de atuadores para Válvulas Esfera

A escolha do atuador ideal depende de critérios técnicos como torque exigido, tipo de fluido, tempo de resposta, local de instalação e disponibilidade de energia. Os principais tipos são:

Atuador Pneumático

• Movido a ar comprimido
• Rápido, robusto e com bom custo-benefício
• Ideal para ambientes industriais agressivos
• Disponível em versões dupla ação e retorno por mola

Exemplo: utilizado em válvulas de vapor ou ar comprimido, onde a velocidade de atuação é crucial.

Atuador Elétrico

• Movido por corrente elétrica
• Preciso, silencioso e com maior controle de posicionamento
• Útil quando não há rede de ar comprimido
• Pode ter abertura lenta, o que o torna ideal para evitar golpes de aríete

Exemplo: aplicado em linhas de água tratada ou química fina, onde o controle gradual é mais importante que a velocidade.

Atuador Hidráulico (menos comum em válvulas esfera)

• Movido a óleo hidráulico
• Gera torques muito altos
• Usado em sistemas pesados e de difícil acionamento

Exemplo: operações submarinas, válvulas de grande diâmetro ou linhas de óleo pesado.

Além disso, muitos atuadores seguem padrões ISO 5211, facilitando a compatibilidade com diversos modelos de válvulas esfera.

Combinando o Atuador com a Válvula Esfera

O processo de combinação de atuadores com a Válvula Esfera envolve as seguintes etapas:

Etapa 1: Escolha a válvula e o atuador corretos: Garanta a compatibilidade entre a válvula e o atuador selecionado em termos de tamanho, requisitos de torque/força e opções de montagem.

Etapa 2: Monte o atuador: Instale o atuador na parte superior da Válvula Esfera de acordo com as instruções do fabricante. Certifique-se de que esteja bem preso e alinhado corretamente.

Etapa 3: Conecte o Atuador ao Sistema de Controle: Dependendo do tipo de atuador, elétrico, pneumático ou hidráulico, estabeleça as conexões necessárias ao sistema de controle. Isso pode envolver fiação elétrica, tubulação pneumática ou mangueiras hidráulicas.

Etapa 4: Teste a operação automatizada: Assim que o atuador estiver conectado, teste minuciosamente a operação automatizada da Válvula Esfera usando o sistema de controle. Certifique-se de que a válvula abre e fecha suavemente e responde com precisão aos sinais de controle.

Benefícios e aplicações

A combinação de um atuador com Válvulas Esfera oferece inúmeros benefícios, incluindo:

• Melhor eficiência do processo: O controle automatizado permite ajustes precisos e oportunos, otimizando a eficiência geral do processo.
• Operação remota: Os atuadores permitem a operação remota da válvula, possibilitando o controle da válvula a partir de uma sala de controle central ou até mesmo através de um computador ou smartphone.
• Custos trabalhistas reduzidos: A automação reduz a necessidade de intervenção manual, reduzindo custos trabalhistas e minimizando o erro humano.
• Segurança aprimorada: Os sistemas automatizados podem responder rapidamente ao desligamento de emergência.

Escolha independente do tipo de atuador para Válvula Esfera

Combinar um atuador com uma Válvula Esfera é uma escolha inteligente para obter controle automatizado e aumentar a eficiência do sistema em vários setores. Ao compreender a função das válvulas esfera e selecionar o atuador apropriado, você pode agilizar as operações, reduzir custos de mão de obra e melhorar a segurança em seus processos.

Quer você opte por atuadores elétricos, pneumáticos ou hidráulicos, o processo de integração envolve montagem cuidadosa, conexão ao sistema de controle e testes completos. Uma vez combinados, o atuador e a Válvula Esfera funcionam em harmonia, proporcionando controle preciso e confiável sobre o fluxo de líquidos ou gases.

E a boa notícia é que a Casa das Válvulas conta com uma linha especial de atuadores de todos os tipos, entregando a melhor solução de acordo com seus sistemas e processos!
